 产品展示-电话线、网线、屏蔽数据网络线缆
帝一新品研发上市名    称:帝一新品研发上市 超六类CAT-6A、七类屏蔽网线CAT-7数据通信电缆
浏 览 量:
数    量:0箱
发布日期:2024/5/15 17:56:34
留言询价: 点击这里给我发消息

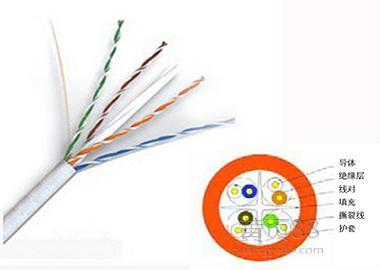

CAT-6A

万兆非屏蔽双绞线
产品特性
1. 性能优于ISO 11801-2002TIA/EIA 568C.2 6A标准,完全满足万兆(10G)以太网的性能需求
2. 具有向后兼容性,可向下兼容CAT6CAT5e及更低类别的系统,避免用户的投资损失
3. 传输时延低,紧凑线缆设计,减少安装中电缆出现扭曲打结现象
4. 中心PE十字骨架,最大程度上保证安装过程中不破坏双绞线绞距,具有高抗电磁干扰性,使传输信号的误码率降至最低程度
5. 内置撕裂绳,便于施工
6. 线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号
7. 内轴外纸箱包装,外箱贴有合格证
8. 绝缘单线生产过程采用在线控制偏心仪,在线火花检测仪,在线水中电容检测仪等在线设备,保证了产品的高可靠性和一致性,绝缘单线采用彩条色标符合环保要求
9. 所有使用铜及PEPVC材质,都经过检测分析,放射性有害重金
10. 属含量完全控制在国际严格标准内
11. 绝缘层材料为高密度聚乙烯(HDPE
12. 外护套材料可选用不同阻燃等级材料或低烟无卤材料
13. 通过第三方权威机构检测,获得UL认证
电气性能
1. 工作电容: ≤5.6 nF/100
2. 线对对地电容不平衡 ≤330 pF/100
3. 额定传输速率(NVP) 65%
4. 线对时延差: ≤45ns/100
5. 最大导体直流电阻  7.02Ω /100 (23AWG)
6. 线对直流不平衡电阻 ≤2%
7. 绝缘电阻最小值(MΩ/Km) 5000
物理特性
1. 传输带宽大于500MHz
2. 23AWG线规
3. 整箱线长305
订货编码:

 产品编码
 产品名称
 说明
 NOR1091004
 万兆非屏蔽双绞线
 阻燃护套
 NOR1091004L
 万兆非屏蔽双绞线
 低烟无卤护套

产品特性:
1. 性能优于ISO11801-2002、TIA/EIA 568C.2中6A标准,完全满足万兆(10G)以太网的性能需求
2. 具有向后兼容性,可向下兼容CAT6、CAT5e及更低类别的系统,避免用户的投资损失
3. 传输时延低,紧凑线缆设计,减少安装中电缆出现扭曲打结现象
4. 中心PE十字骨架,最大程度上保证安装过程中不破坏双绞线绞距,具有高抗电磁干扰性,使传输信号的误码率降至最低程度
5. 屏蔽系统采用端到端全方位屏蔽及接地设计,防止信号泄漏和外部干扰,屏蔽性能良好,抗电磁干扰能力强
6. 单面覆塑铝箔屏蔽,接地金属丝(NOR1091004F)
7. 单面覆塑铝箔屏蔽+丝网,接地金属丝(NOR1091004F2)
8. 每个线对覆塑铝箔屏蔽+丝网,接地金属丝(NOR1091004FF)
9. 线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号
10. 木轴装,轴上贴有合格证
11. 绝缘单线生产过程采用在线控制偏心仪,在线火花检测仪,在线水中电容检测仪等在线设备,保证了产品的高可靠性和一致性,绝缘单线采用彩条色标符合环保要求
12. 所有使用铜及PE、PVC材质,都经过检测分析,放射性有害重金属含量完全控制在国际严格标准内
13. 绝缘层材料为高密度聚乙烯(HDPE)
14. 外护套材料可选用不同阻燃等级材料或低烟无卤材料
15. 通过第三方权威机构检测,获得UL认证
电气性能:
1. 工作电容:≤5.6 nF/100米
2. 线对对地电容不平衡:≤330 pF/100米
3. 额定传输速率(NVP):65%
4. 线对时延差:≤45ns/100米
5. 最大导体直流电阻:7.02Ω /100米 (23AWG)
6. 线对直流不平衡电阻:≤2%
7. 绝缘电阻最小值(MΩ/Km): 5000
物理特性:
1. 传输带宽大于500MHz
2. 23AWG线规
3. 整轴线长305米

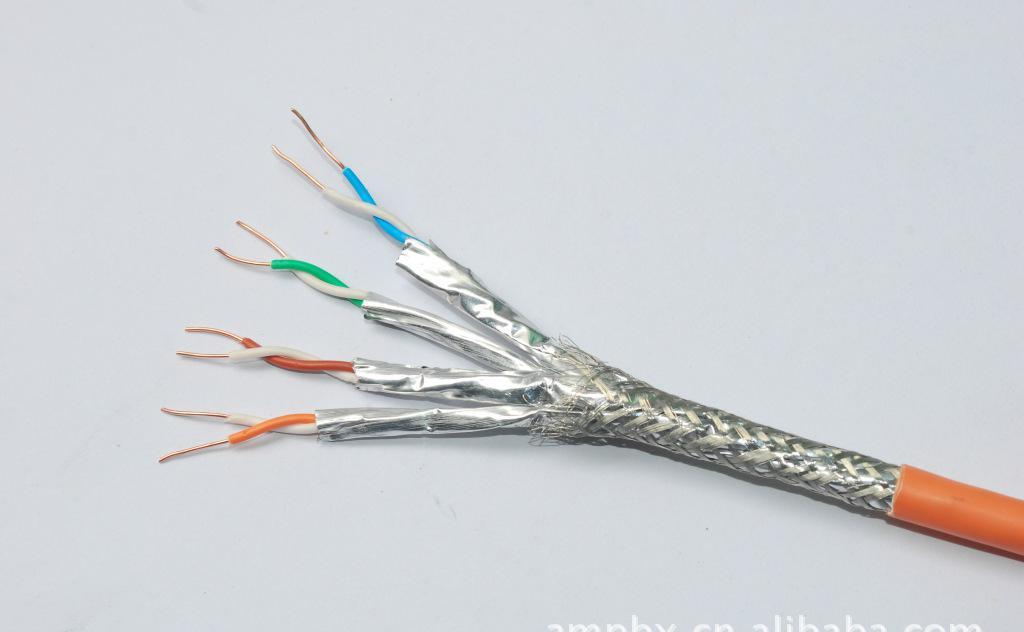

CAT-7



七类线(

CAT7

):该线是

ISO

7

/F

级标准中最新的一种双绞线,它主要为了适应万兆

位以太网技术的应用和发展。

但它不再是一种非屏蔽双绞线了,

而是一种屏蔽双绞线,

因此

它可以提供至少

500MHZ

的综合衰减对串扰比和

600MHZ

的整体带宽,

是六类线和超六类线的

2

倍以上,传输速率可达

10Gbps

。在七类线缆中,每一对线都有一个屏蔽层

,

四对线合在一

起还有一个公共大屏蔽层。

从物理结构上来看,

额外的屏蔽层使得七类线有一个较大的线径。

还有一个重要的区别在于其连接硬件的能力,七类系统的参数要求连接头在

600MHZ

时所有

的线对提供至少

60DB

的综合近端串绕。而超五类系统只要求在

100MHZ

提供

43DB

,六类在

250MHZ

的数值为

46DB

七类线(CAT7):该线是ISO 7/F级标准中最新的一种双绞线,它主要为了适应万兆位以太网技术的应用和发展。但它不再是一种非屏蔽双绞线了,而是一种屏蔽双绞线,因此它可以提供至少500MHZ的综合衰减对串扰比和600MHZ的整体带宽,是六类线和超六类线的2倍以上,传输速率可达10Gbps。在七类线缆中,每一对线都有一个屏蔽层,四对线合在一起还有一个公共大屏蔽层。从物理结构上来看,额外的屏蔽层使得七类线有一个较大的线径。还有一个重要的区别在于其连接硬件的能力,七类系统的参数要求连接头在600MHZ时所有的线对提供至少60DB的综合近端串绕。而超五类系统只要求在100MHZ提供43DB,六类在250MHZ。
